開關回路接觸電阻測試儀接線方法和操作流程：
1、回路電阻測試儀按圖二所示四端子接法接線。
2、確認無誤后，接通電源開關，電流表、電壓表顯示為000，可在末位允許一位數跳動。
3、按測量開關后,電流表是否在100A,若不在100A請調節微調旋鈕,使電流為100A并保持穩定，此時電阻表顯示值即為所測電阻值，（若顯示1，即表示所測回路電阻值超量程）,數值穩定后，一般5-10秒，請立即記錄并按測量鍵停止測量。
4、如果按正確接線方法使用，而測量電流達不到100A，或者為零，則應檢查所使用大電流線是否截面過小，或者所接回路是否接通。
5、測量結束后，斷開電源開關?；芈冯娮铚y試儀

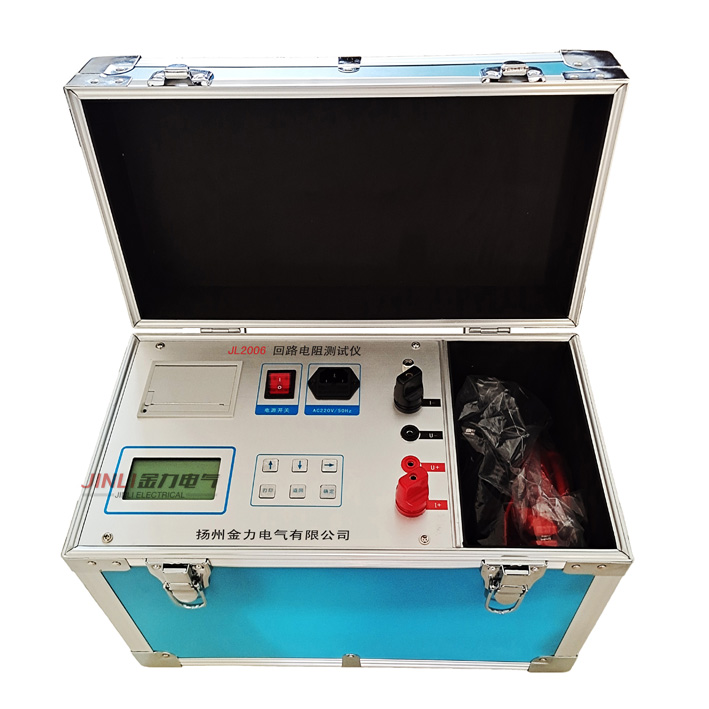

開關回路測試儀是采用數字電路技術和開關電路技術制作，它是用于開關控制設備的接觸電阻、回路電阻測量的設備，其測試電流采用國家標準GB763推薦的100A直流，可在100A電流的情況下直接測得回路電阻或者接觸電阻，并用數字顯示，該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
