產品簡介：

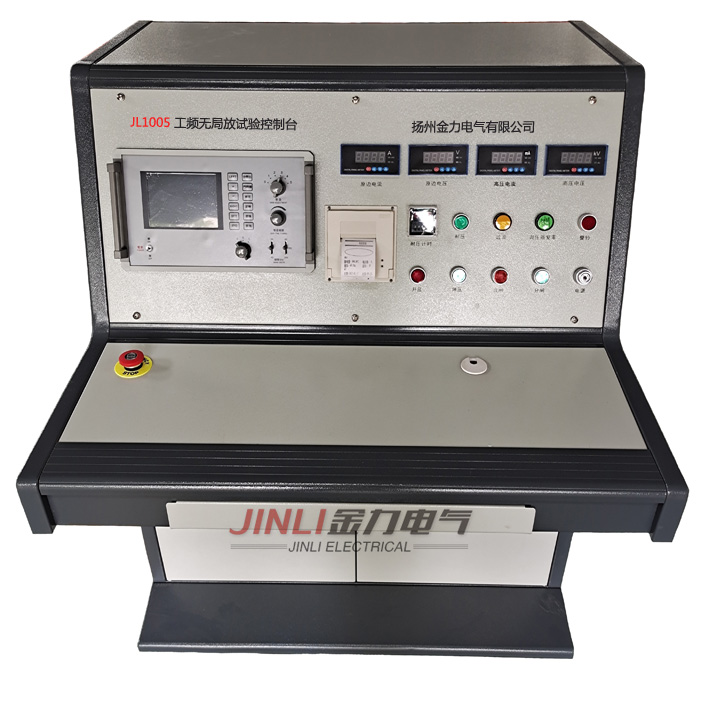

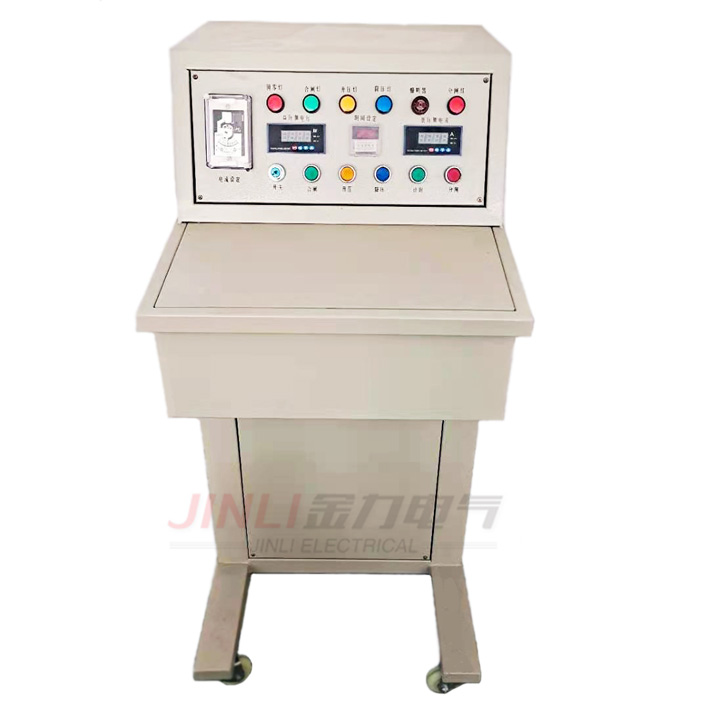

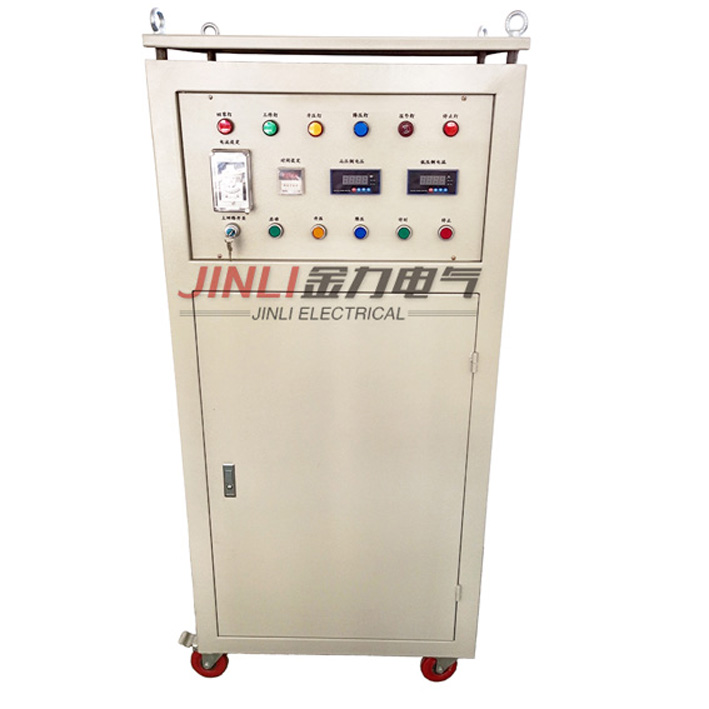

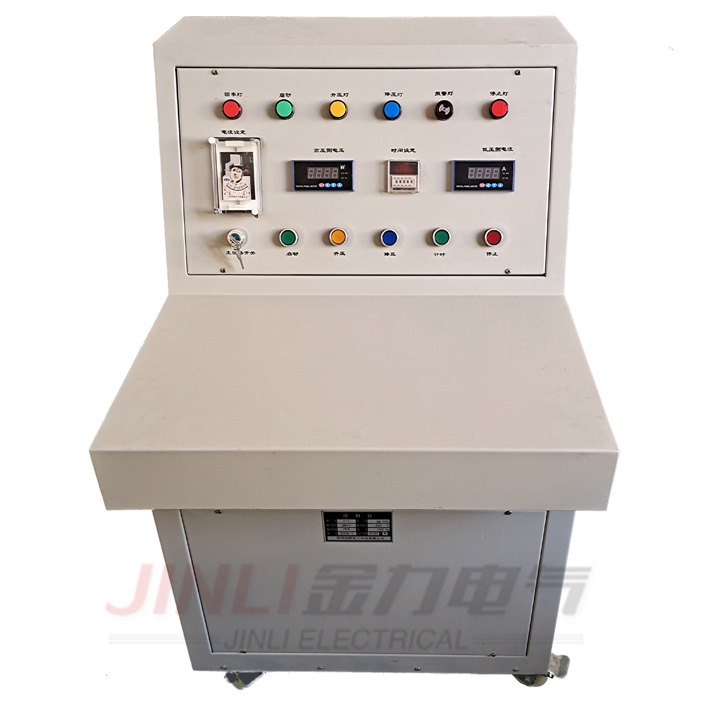

JL1005工頻無局放試驗控制臺是無局放成套工頻高電壓試驗裝置的重要組成部件之一，它能按我國工頻高電壓試驗標準GB/T16927.1～1997的要求,完成工頻高電壓試驗的操作,它具有性能穩定，工作可靠，測量精確，操作方便等優點。

面板功能：

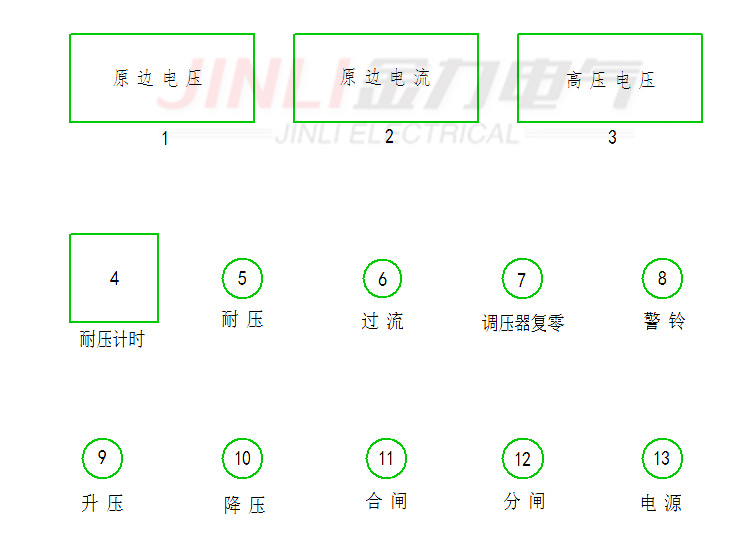

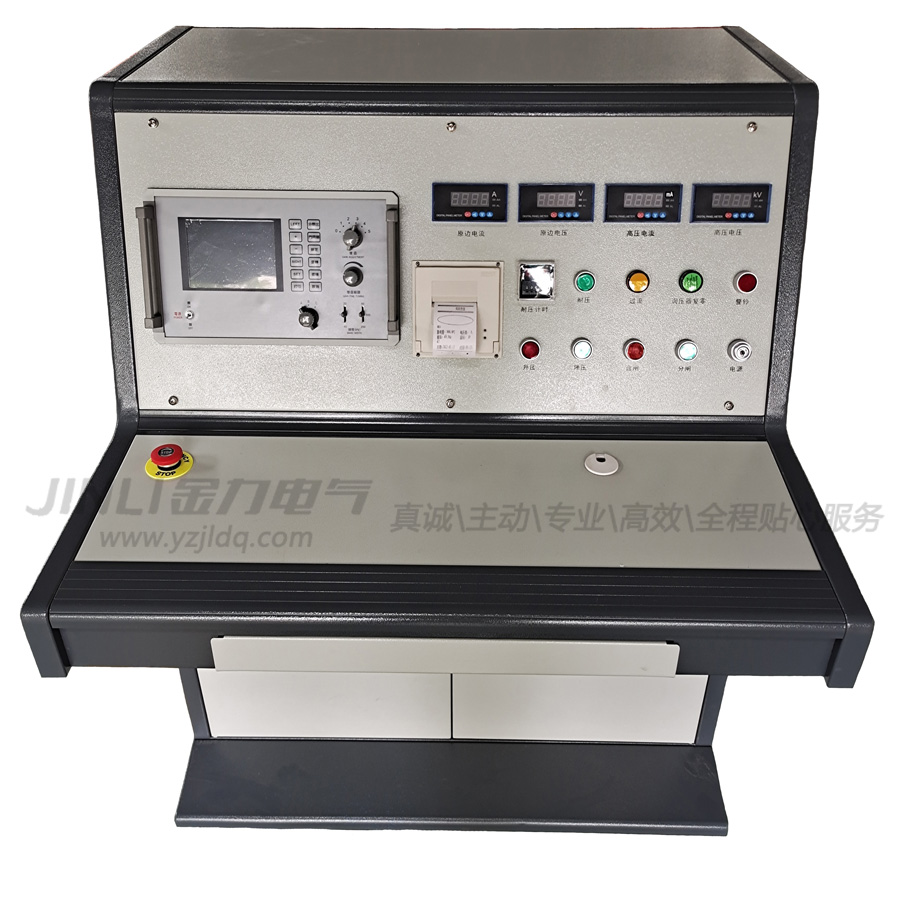

                                                                 工頻無局放試驗控制臺

1  原邊電流                              8 警鈴按鈕

2  原邊電壓                              9 升壓按鈕

3  高壓電壓                              10 降壓按鈕

4  耐壓計時                              11 合閘按鈕

5  耐壓按鈕                              12 分閘按鈕

6  過流燈                                13 電源開關

7  調壓器復零燈

操作使用步驟(在試驗準備工作全部完善后)：

1用鑰匙開關順時針開啟帶鎖電源鑰匙開關,電源指示燈“分閘”指示燈亮,表明控制臺已處于帶電狀態。

2 調壓器復零燈是否亮，如不亮，按“降壓”按鈕，使調壓器回零；調壓器復零燈亮，按“合閘”按鈕，合閘按鈕亮，指示已有高壓輸出。

3按“升壓”按鈕，升壓按鈕亮，調壓器開始升壓。

4面板上的三個表分別指示試驗變壓器的“原邊電壓”、“原邊電流”、“高壓側電壓”，試驗時，觀察各表頭，當電壓升至接近試驗電壓時，可采用點動升壓方式，使電壓不致超過試驗所需值。

5電壓升到試驗值后，按下“耐壓”按鈕進行計時，計時繼電器亮，計時時間一到，調壓器自動降壓，同時蜂鳴器響，伴有滴滴聲，降到零位后，需按“分閘”按鈕，分閘按鈕亮試驗即告完成。

6 在試驗過程中，如發生異?，F象可直接按“分閘”按鈕，使主接觸器將試驗變壓器電源切斷，過流擊穿時，報警指示燈亮，并伴有蜂鳴器報警。

7逆時針關閉電源鑰匙開關，切斷外接總電源，結束試驗。

注意事項：

1在耐壓時或升壓過程中，如試品發生擊穿，過流繼電器立即動作使主接觸器將試驗變壓器電源切斷，過流過壓指示燈亮并伴有蜂鳴器響，指示被試品已被高壓擊穿，同時調壓器回零指示燈亮，指示調壓器正在復零。

2當試品擊穿后，如欲再次加壓，則需先按分閘按鈕，等到調壓器復零燈滅燃后，再按合閘按鈕才能繼續升壓。

3主回路電源線應滿足zui大輸出功率下變壓器所取電源功率。

4調節升壓時，應緩慢將電壓升到額定。

5升壓時不能切斷主電源，應將電壓降到零位后再切斷主電源。

6試驗結束后，將電壓退到零位分閘后，應用接地棒對試品進行放電，在接線檢查期間，接地棒必須掛在試驗變壓器上。

7試驗設備必須接地。

日常維護及運輸：

1定期檢查設備所有緊固件，以防止試驗震動造成零部件的松動。

2試驗設備應放在干燥、清潔的場地，不用時應及時做好防雨防塵工作。

3在運輸過程中，設備應包裝完善，運輸時應緊固器件。

4設備發生故障，用戶無法修理時，應及時與供方聯系，通知供方派人修理。

5操作人員應熟閱說明書，搞清回路原理時，方可進行操作，以保證試驗AQ。
